Endoscope
극초소형 인체, 동물 및 산업용 내시경 카메라 모듈 운용 Backend 모듈 개발 및 생산 지원
국책사업, 정부지원사업용 시제품 개발 및 제작 협업 가능.
고객사 기구에 맞는 PCB 설계, 샘플 제작 및 양산 지원
시제품 기구 디자인, 기구 설계 및 금형 제작.
OEM 품질 관리 및 A/S 업무 지원
Micro Camera - Endoscopy camera module 설계
- 해상도 : 200X200, 400X400, 800X800, 1280X720P, 1920X1080P
- 외경 사이즈 : 0.7mm ~ 3.8mm tiny small size

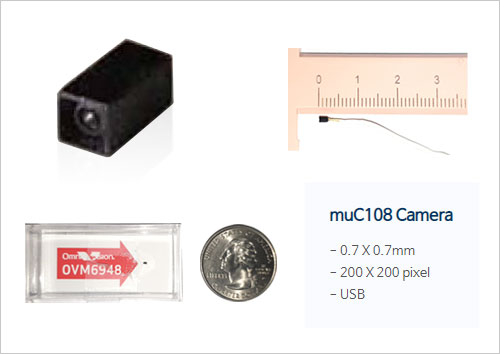

muC108 Camera

Specification
Imager CMOS imager sensor OVM6948
Optical Format 1/36”
Clock rate 4MHz
Video Output Analog
Pixel size 1.75x1.75um
Effective image area 364x364um
Operation Voltage 3.3VDC
Power consumption 25mW
Connector 6pin 2mm pitch
FOV 120o diagonal

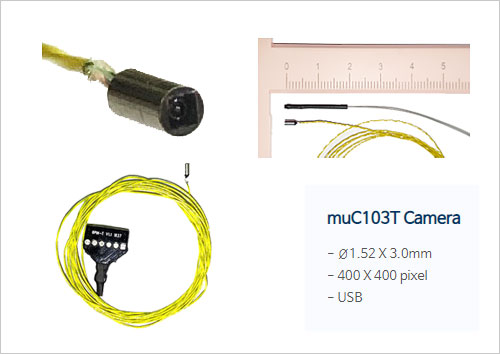

muC103T Camera

Specification
Imager CMOS imager sensor OVM6946
Optical Format 1/18”
Clock rate 4MHz
Video Output Analog
Pixel size 1.75x1.75um
Effective image area 712x707um
Operation Voltage 3.3VDC
Power consumption 25mW
Connector 6pin 2mm pitch
FOV 87.5o horizontal, 120o diagonal

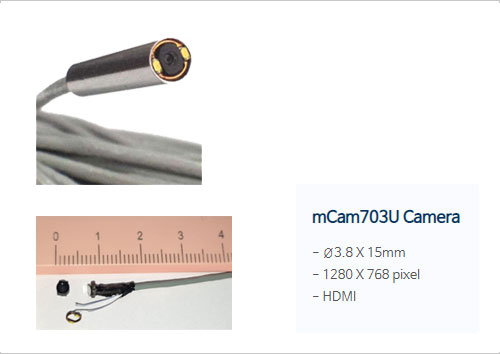

mCam703U Camera

Specification
Imager CMOS imager sensor OV9734
Clock rate 24MHz
Video Output MIPI
Scan mode Progressive, max 30fps
Data format 10bit Raw RGB
Pixel size 1.4x1.4um
Effective image area 1819.58x1033.34um
Operation Voltage 2.8V, 1.5VDC
Power consumption 69mW
Cable 2p + 1C coaxial + 5C wire, OD1.8+/-1mm
Connection Micro HDMI connector
Lens specification FOV: 108deg @full resolution F/N: 4.0





Backend Module - Endoscopy camera module 과 연동한 다양한 입출력 지원
- Parallel, MIPI, LVDS, USB(UVC), AHD, TVI, CVI, SDI, HDMI 등
- 이미지 캡쳐, 동영상 저장 기능 지원

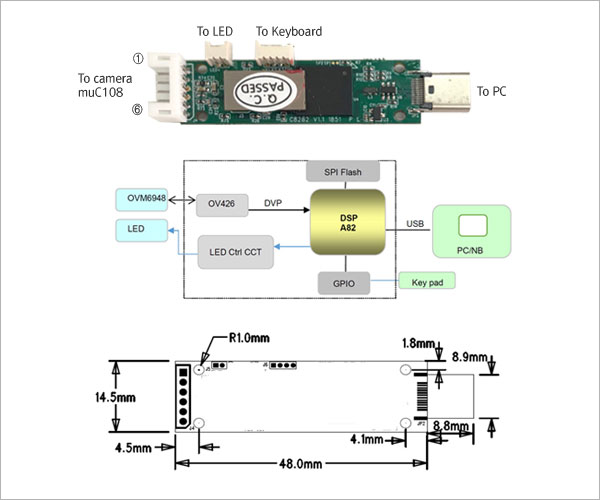

C8282P UVC Module

Specification
UVC 호환, Win7, Win10은 별도 드라이브 설치 없음
muC108 용 USB UVC Module
Linux OS 커널과 호환(일부 제외)
30fps상에 398X398 / 192X192 픽셀 출력
AWB 용 GPIO 버튼
PC 프로그램 용 GPIO 옵션
USB C type, USB 전원 사용

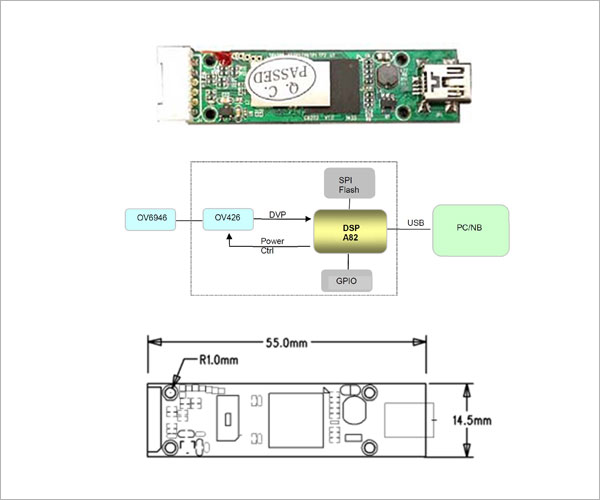

C8262 UVC Module

Specification
UVC 호환, Win7, Win10은 별도 드라이브 설치 없음
muC103 용 UVC Module
30fps상에 398X398픽셀 출력
자동 절전모드 전환
AWB 용 간단한 작동법
USB 전원 사용

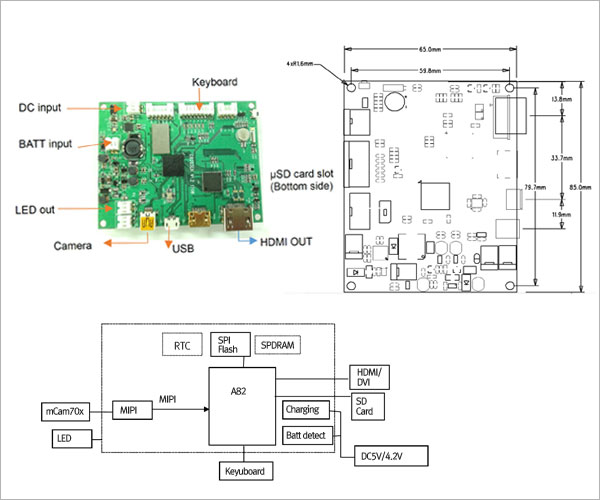

C8203E-703 DVR Module

Specification
mCam703 용USB UVC Module
실시간 비디오 출력
330fps상에 HD720p DVI 출력
mCam70x 시리즈 카메라 인터페이스
SD 카드를 이용한 저장 기능(최대 32G)
5VDC 또는 4.2V 리튬 이온 배터리 작동
